RA系列—详情介绍

RA型--简介

该系列型号是紧凑型，是将RB型内环和外环的厚度减小。适用于要求重量轻且设计紧凑的零件部位，例如机器人和机械手的旋转零件部位。

RA型--用途

RA系列交叉滚子轴承是把内圈和外圈的壁厚做得非常薄的圆柱交叉滚子轴承，占用空间小并且能承受较重的载荷，非常适用于机器人或者工业机械手的手部旋转关节部位。外圈是2分割的结构，通过铆钉固定后成为体.

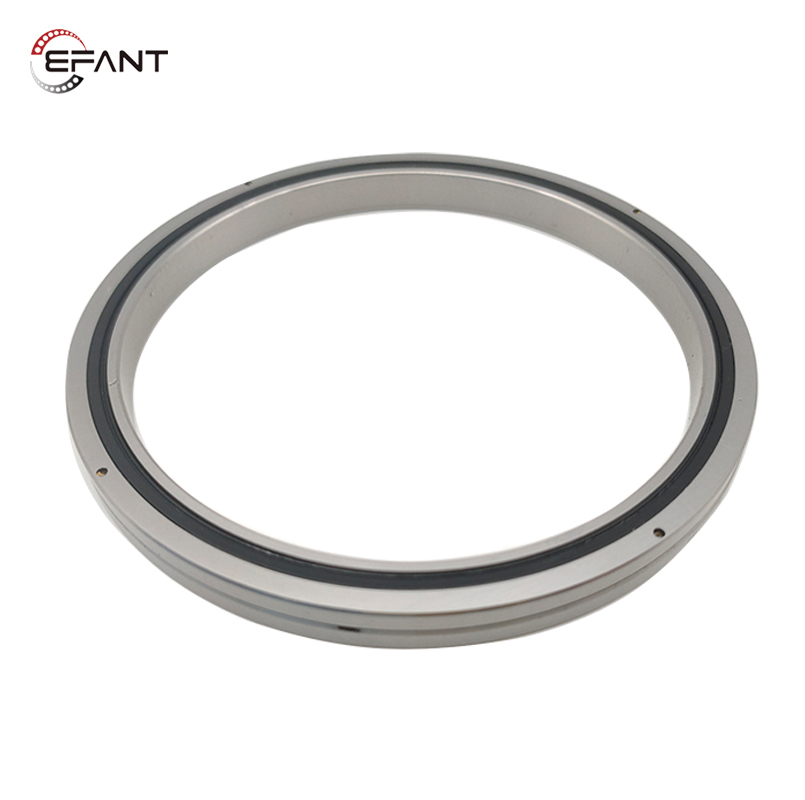

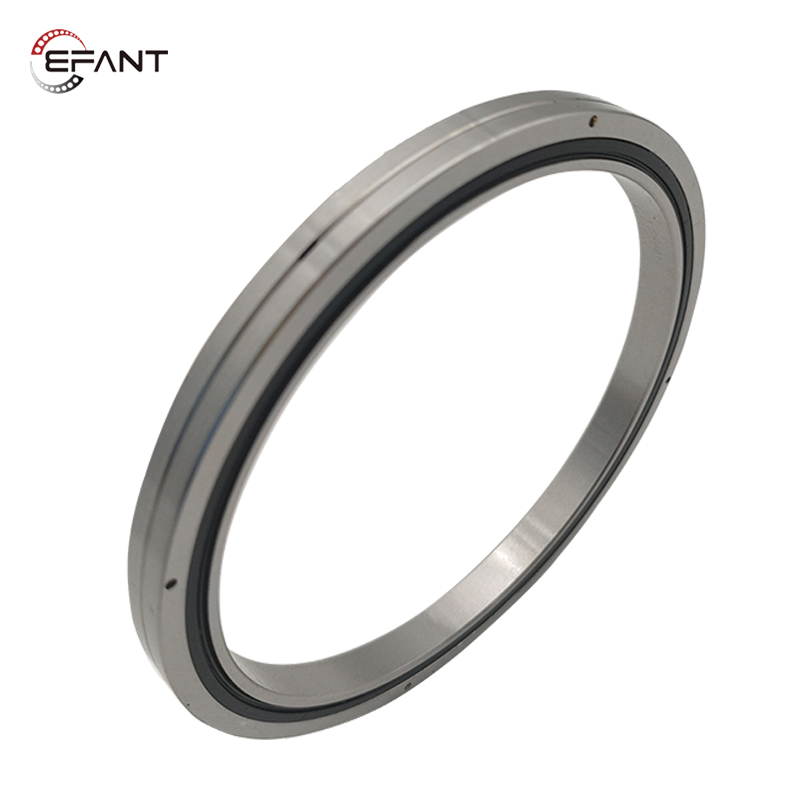

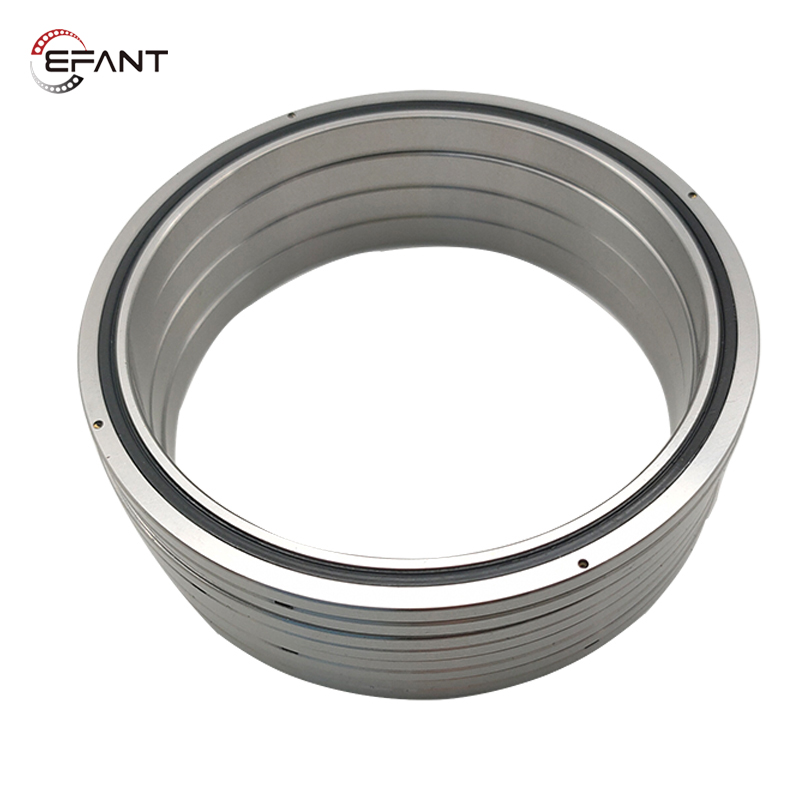

RA型--图片

RA型--视频

RA型--参数表

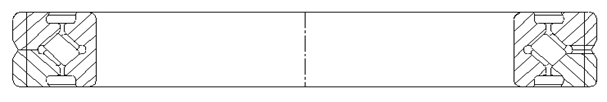

此型号是将RB型的内外圈厚度减小得到的紧凑型，同样外圈分为轴向上下两部分，内圈整体，适合用于重量轻、空间要求狭小的部位。

型号	内径	公差	外径	公差	内圈宽度	公差	外圈宽度	公差	节圆直径	内圈轴肩	外圈轴肩	重量
型号	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	B1（mm）	δB1（mm）	Dpw（mm）	ds（mm）	Dh（mm）	m（Kg）
RA5008	50	0/-0.008	66	0/-0.009	8	0/-0.120	8	0/-0.120	57	53.5	60.5	0.08
RA6008	60	0/-0.009	76	0/-0.009	8	0/-0.120	8	0/-0.120	67	63.5	70.5	0.09
RA7008	70	0/-0.009	86	0/-0.010	8	0/-0.120	8	0/-0.120	77	73.5	80.5	0.1
RA8008	80	0/-0.009	96	0/-0.010	8	0/-0.120	8	0/-0.120	87	83.5	90.5	0.11
RA9008	90	0/-0.010	106	0/-0.010	8	0/-0.120	8	0/-0.120	97	93.5	100.5	0.12
RA10008	100	0/-0.010	116	0/-0.010	8	0/-0.120	8	0/-0.120	107	103.5	110.5	0.14
RA11008	110	0/-0.010	126	0/-0.011	8	0/-0.120	8	0/-0.120	117	113.5	120.5	0.15
RA12008	120	0/-0.010	136	0/-0.011	8	0/-0.120	8	0/-0.120	127	123.5	130.5	0.17
RA13008	130	0/-0.013	146	0/-0.011	8	0/-0.120	8	0/-0.120	137	133.5	140.5	0.18
RA14008	140	0/-0.013	156	0/-0.013	8	0/-0.120	8	0/-0.120	147	143.5	150.5	0.19
RA15008	150	0/-0.013	166	0/-0.013	8	0/-0.120	8	0/-0.120	157	153.5	160.5	0.2
RA16013	160	0/-0.013	186	0/-0.015	13	0/-0.120	13	0/-0.120	172	165	179	0.59
RA17013	170	0/-0.013	196	0/-0.015	13	0/-0.120	13	0/-0.120	182	175	189	0.64
RA18013	180	0/-0.013	206	0/-0.015	13	0/-0.120	13	0/-0.120	192	185	199	0.68
RA19013	190	0/-0.015	216	0/-0.015	13	0/-0.120	13	0/-0.120	202	195	209	0.69
RA20013	200	0/-0.015	226	0/-0.015	13	0/-0.120	13	0/-0.120	212	205	219	0.71

交叉滚子轴承--产品分类

RB型（外环分割、内环旋转）

RB交叉滚子轴承是交叉圆柱滚子轴承的基本类型。内圈和外圈的尺寸小。其结构是将外环分开，而内圈是一体式设计，适用于需要高内环旋转精度的零件部位。

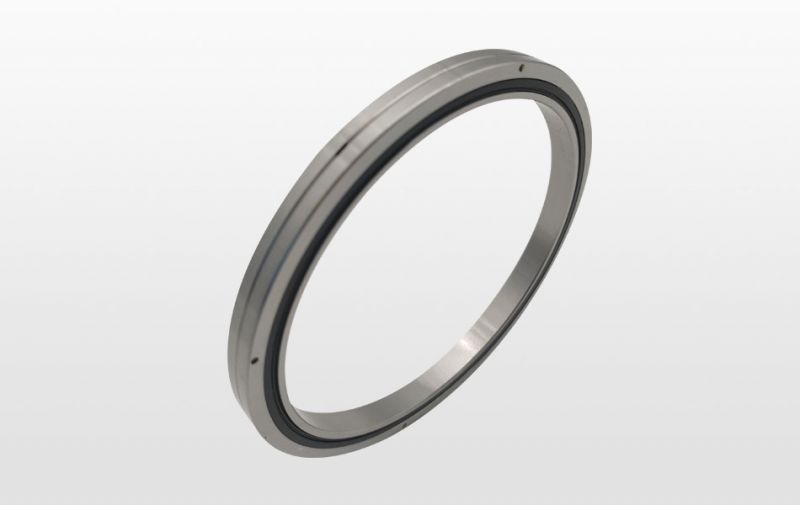

RA型（外环分割、内环旋转）
该系列型号是紧凑型，是将RB型内环和外环的厚度减小。适用于要求重量轻且设计紧凑的零件部位，例如机器人和机械手的旋转零件部位。

RU型（内、外环一体）
由于该系列已进行了装置孔的加工，因此无需固定法兰和支撑座。另外，由于是一体的内外环结构（带座），该装置几乎对性能没有影响，因此可以获得稳定的旋转精度和扭矩。可用于外环和内环旋转。
　　CRBH型（内外环一体）
CRBH系列型号内、外环都是一体结构，用于外环和内环旋转。

RW双列型（内外圈一体型）

此型号是双列滚道结构的交叉圆柱滚子结构，内外圈为整体结构，单列滚子单向排列不交叉，两列圆柱滚子90°交叉佩列在两个90°V型滚道内，内外圈端面上设计有安装孔，方便端面安装的结构设计。

SX型（外圈分割型）

SX系列型号结构与RB系列类似，外环是两分割的结构，通过三个弹簧卡环连接，内环一体设计，适用于要求内环旋转精度高的地方。

XU和XSU型（内、外环体型）

此两型号的交叉圆柱滚子轴承内外圈均为整体结构，可以直接进行端面安装。

RE型（内环分割、外环旋转）
该系列是从RB型的设计概念衍生而来的新型，其主要尺寸与RB型相同。其结构是：内环为分割式，外环为一体式设计，适用于要求外环旋转精度高的零件部位。
