CRBH系列—详情介绍

CRBH型(内、外圈一体型)--简介

CRBH系列型号内、外环都是一体结构,用于外环和内环旋转。


CRBH型(内、外圈一体型)--用途

CRBH系列的内外圈都采用整体结构且没有安装孔,安装时需要法兰和支撑座固定。另外,由于外圈和内圈均为整体结构,安装对性能没有影响,因此能获得稳定的旋转精度和扭矩,特别适用于安装尺寸有限、高精度、同时又要求高刚性的场合。所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。

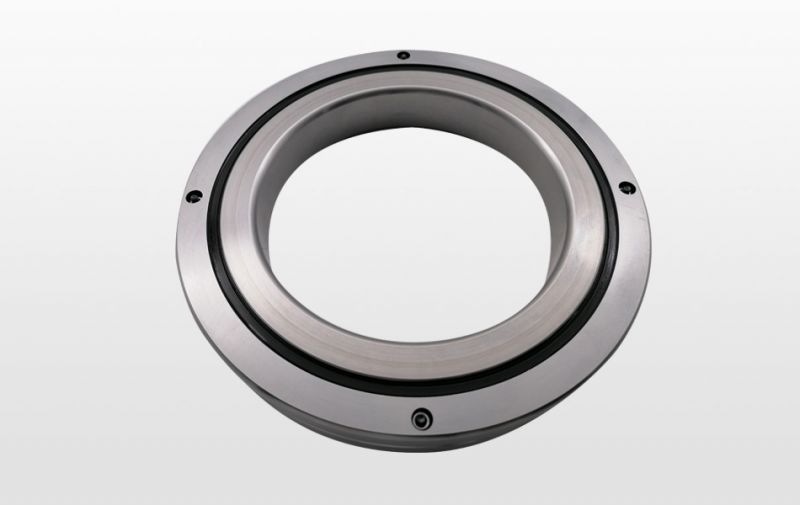

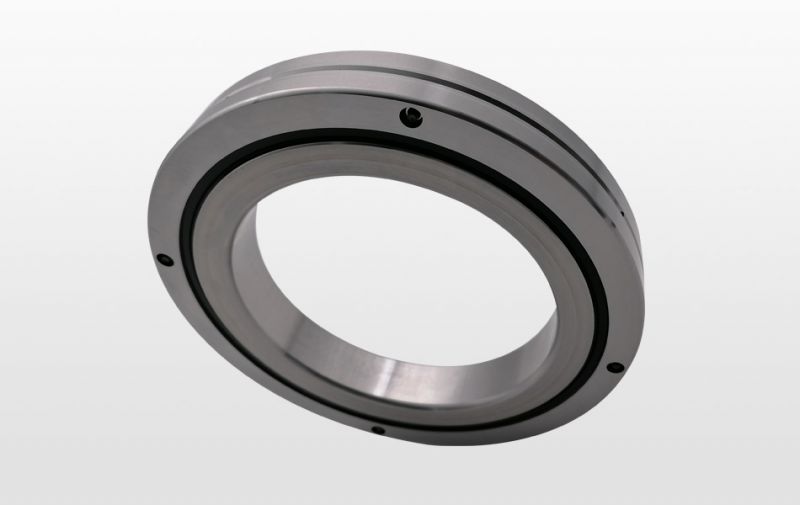

CRBH型(内、外圈一体型)--图片

CRBH型(内、外圈一体型)--视频


CRBH型(内、外圈一体型)--参数表

CRBH高刚性型

此型号轴承的内外圈均为整体结构,相对于RB型的分体外圈来说具有更高的结构刚性,此型号轴承被广泛用于需要小型高刚性和高旋转精度的机器人、机床及医疗设备等的旋转部。



型号内径公差外径公差内圈宽度公差外圈宽度公差节圆直径内圈轴肩外圈轴肩重量
d(mm)δd(mm)D(mm)δD(mm)B(mm)δB(mm)B1(mm)δB1(mm)Dpw(mm)ds(mm)Dh(mm)m(Kg)
CRBHV2008A200/-0.006360/-0.00780/-0.07580/-0.0752724310.04
CRBHV2508A250/-0.006410/-0.00780/-0.07580/-0.0753229360.05
CRBHV3010A300/-0.006550/-0.009100/-0.075100/-0.07541.536.548.50.12
CRBHV3510A350/-0.008600/-0.009100/-0.075100/-0.07546.541.553.50.13
CRBHV4010A400/-0.008650/-0.009100/-0.075100/-0.07551.546.558.50.15
CRBHV4510A450/-0.008700/-0.009100/-0.075100/-0.07556.551.863.50.16
CRBHV5013A500/-0.008800/-0.009130/-0.075130/-0.0756456740.29
CRBHV6013A600/-0.009900/-0.010130/-0.075130/-0.0757466840.33
CRBHV7013A700/-0.0091000/-0.010130/-0.075130/-0.0758476940.38
CRBHV8016A800/-0.0091200/-0.010160/-0.075160/-0.07598881120.74
CRBHV9016A900/-0.0101300/-0.011160/-0.075160/-0.075108981220.81
CRBHV10020A1000/-0.0101500/-0.011200/-0.075200/-0.0751231101401.45
CRBHV11020A1100/-0.0101600/-0.013200/-0.075200/-0.1001331201501.56
CRBHV12025A1200/-0.0101800/-0.013250/-0.075250/-0.100148.71321682.62
CRBHV13025A1300/-0.0131900/-0.15250/-0.100250/-0.1001581421782.82
CRBHV14025A1400/-0.0132000/-0.015250/-0.100250/-0.1001681521882.96
CRBHV15025A1500/-0.0132100/-0.015250/-0.100250/-0.1001781621983.16
CRBHV20025A2000/-0.0152600/-0.018250/-0.100250/-0.1202302122484
CRBHV25025A2500/-0.0153100/-0.018250/-0.100250/-0.120277.52622984.97


交叉滚子轴承--产品分类

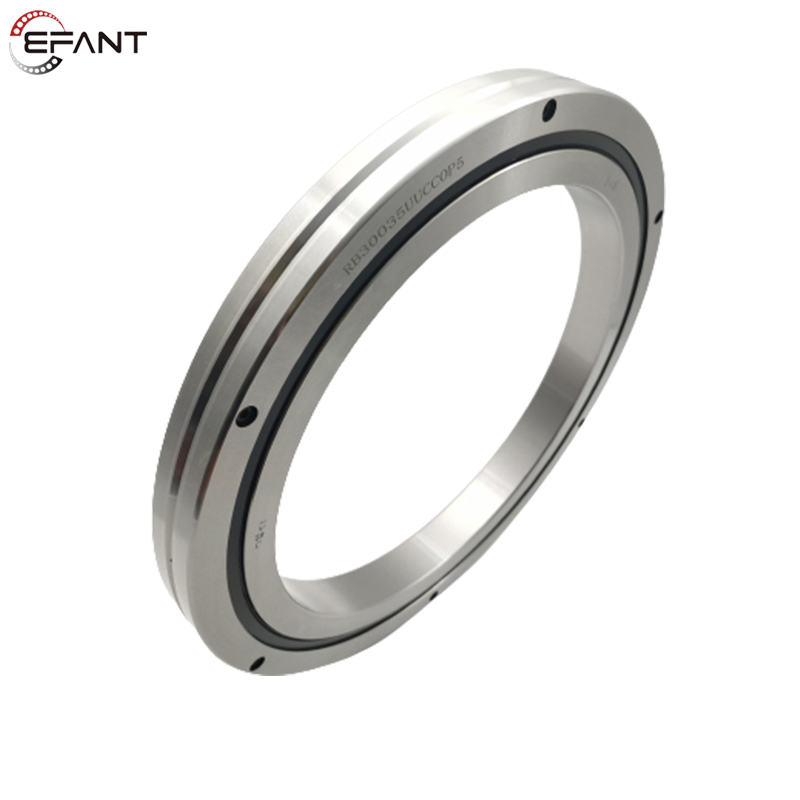

RB型(外环分割、内环旋转)

RB交叉滚子轴承是交叉圆柱滚子轴承的基本类型。内圈和外圈的尺寸小。其结构是将外环分开,而内圈是一体式设计,适用于需要高内环旋转精度的零件部位。

RA型(外环分割、内环旋转)
该系列型号是紧凑型,是将RB型内环和外环的厚度减小。适用于要求重量轻且设计紧凑的零件部位,例如机器人和机械手的旋转零件部位。

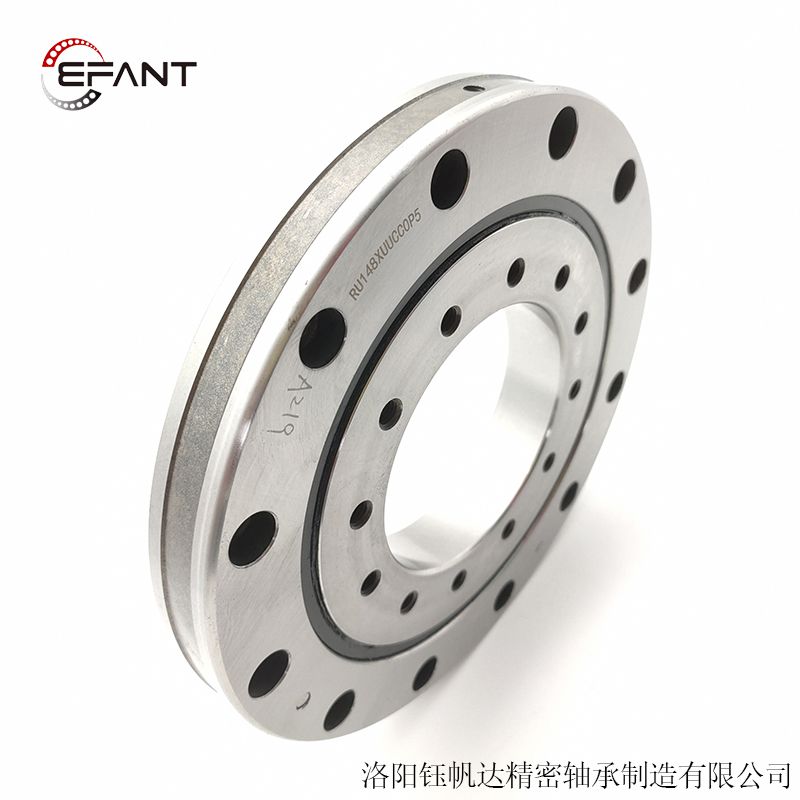

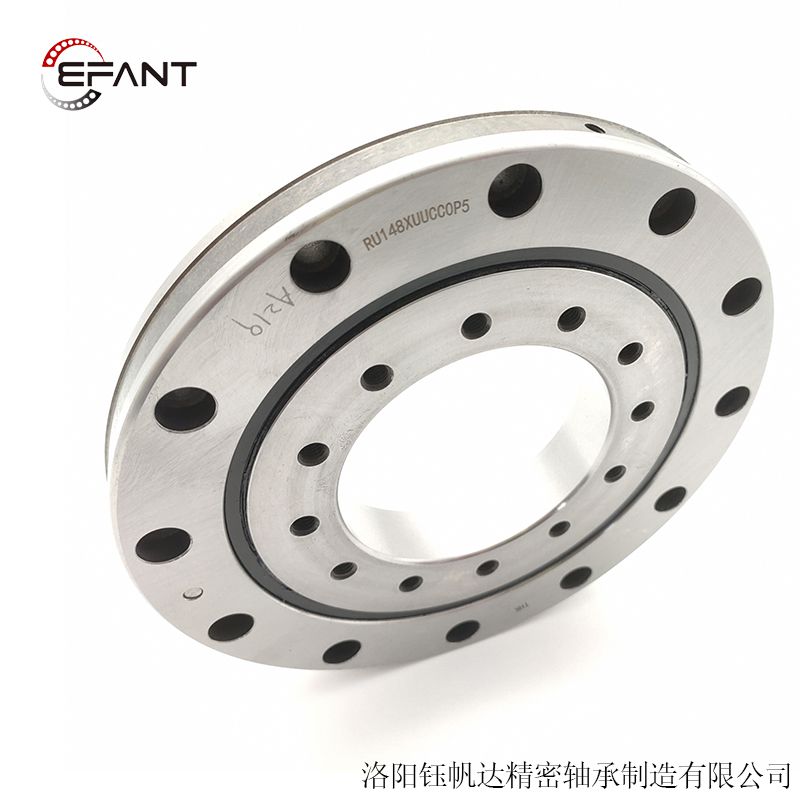

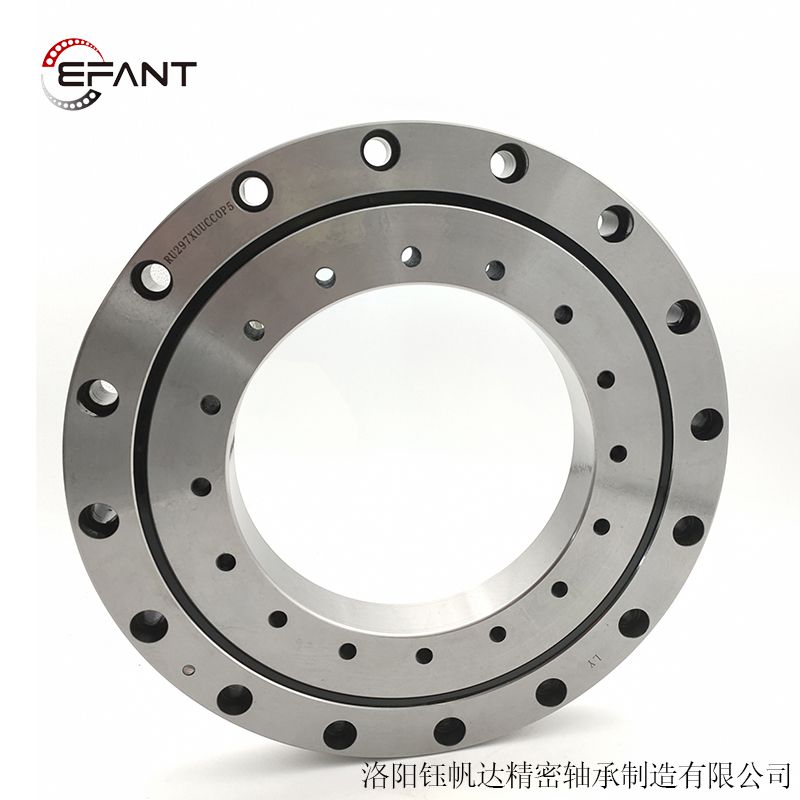

RU型(内、外环一体)
由于该系列已进行了装置孔的加工,因此无需固定法兰和支撑座。另外,由于是一体的内外环结构(带座),该装置几乎对性能没有影响,因此可以获得稳定的旋转精度和扭矩。可用于外环和内环旋转。
  CRBH型(内外环一体)
CRBH系列型号内、外环都是一体结构,用于外环和内环旋转。

RW双列型(内外圈一体型)

此型号是双列滚道结构的交叉圆柱滚子结构,内外圈为整体结构,单列滚子单向排列不交叉,两列圆柱滚子90°交叉佩列在两个90°V型滚道内,内外圈端面上设计有安装孔,方便端面安装的结构设计。

SX型(外圈分割型)

SX系列型号结构与RB系列类似,外环是两分割的结构,通过三个弹簧卡环连接,内环一体设计,适用于要求内环旋转精度高的地方。

XU和XSU型(内、外环体型)

此两型号的交叉圆柱滚子轴承内外圈均为整体结构,可以直接进行端面安装。

RE型(内环分割、外环旋转)
该系列是从RB型的设计概念衍生而来的新型,其主要尺寸与RB型相同。其结构是:内环为分割式,外环为一体式设计,适用于要求外环旋转精度高的零件部位。
