ZKLDF—详情介绍
ZKLDF系列--简介
ZKLDF系列推力角接触球轴承包括一个整体外圈、两个内圈和两组钢球及保持架组件,接触角为60度。外圈和内圈带有安装孔,方便通过连接螺栓对轴承进行安装固定。轴承自身通过联接螺栓固定,保证安装运输和搬运。
ZKLDF系列--用途
ZKLDF推力角接触球系列转台轴承采用双向60度接触角、双排球结构设计故可承受径向载荷、双向轴向负荷和倾覆力矩;特殊结构的黄铜保持架设计,使其具有更高的强度、较低的摩托力矩;因此该系列轴承特别适合于超高速、长期运转和对刚性、精度有高要求的场合。

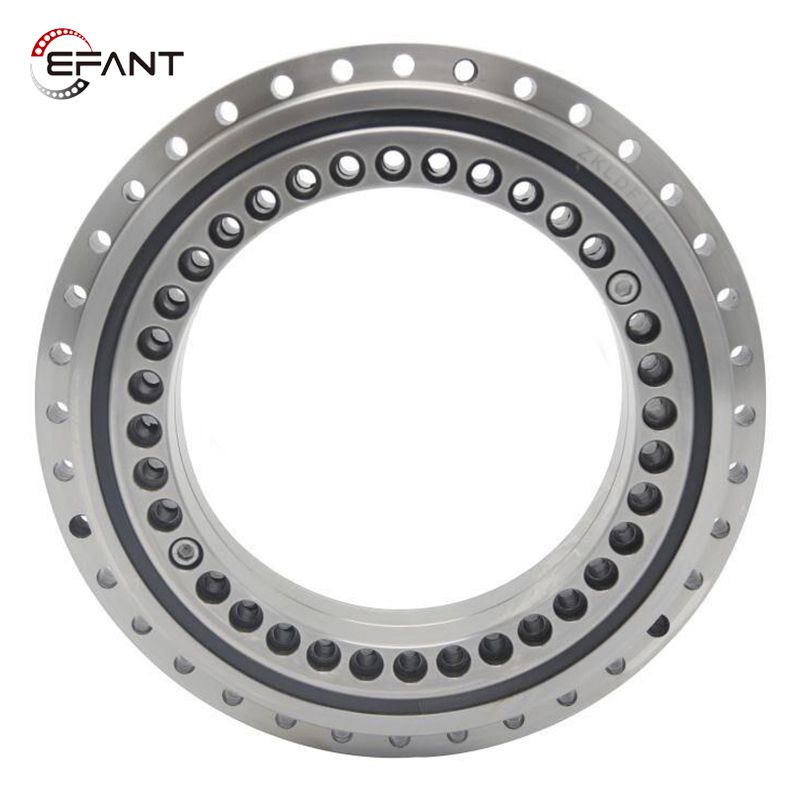

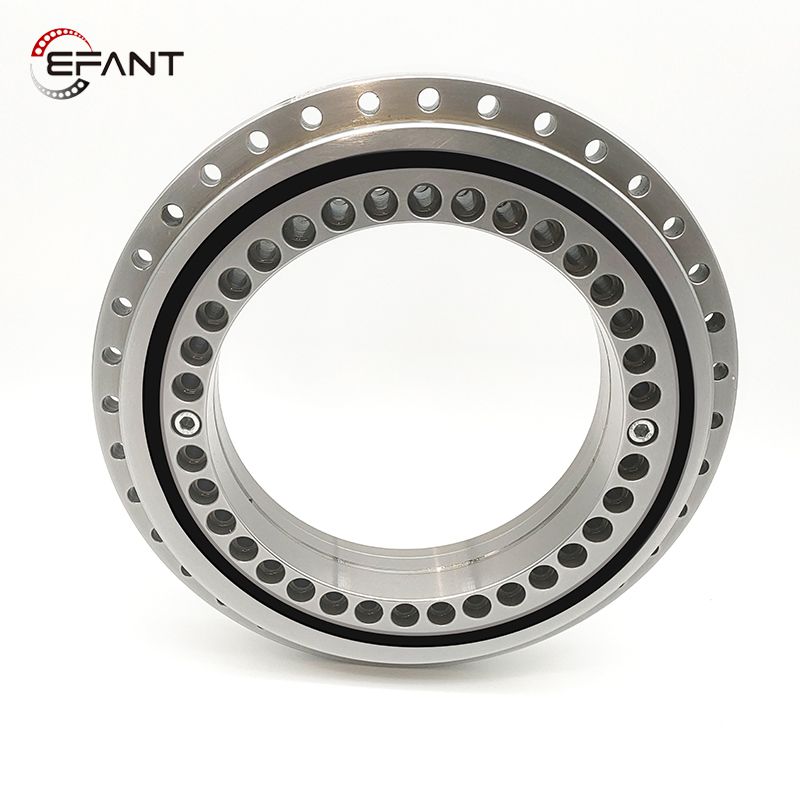

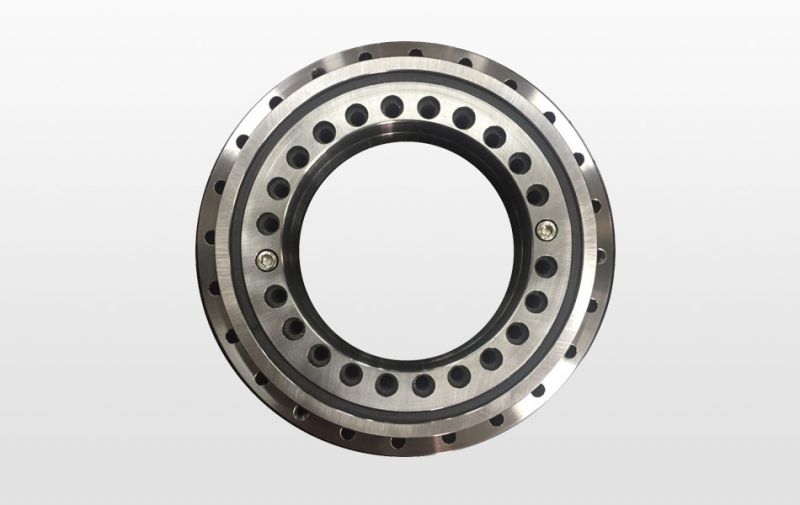

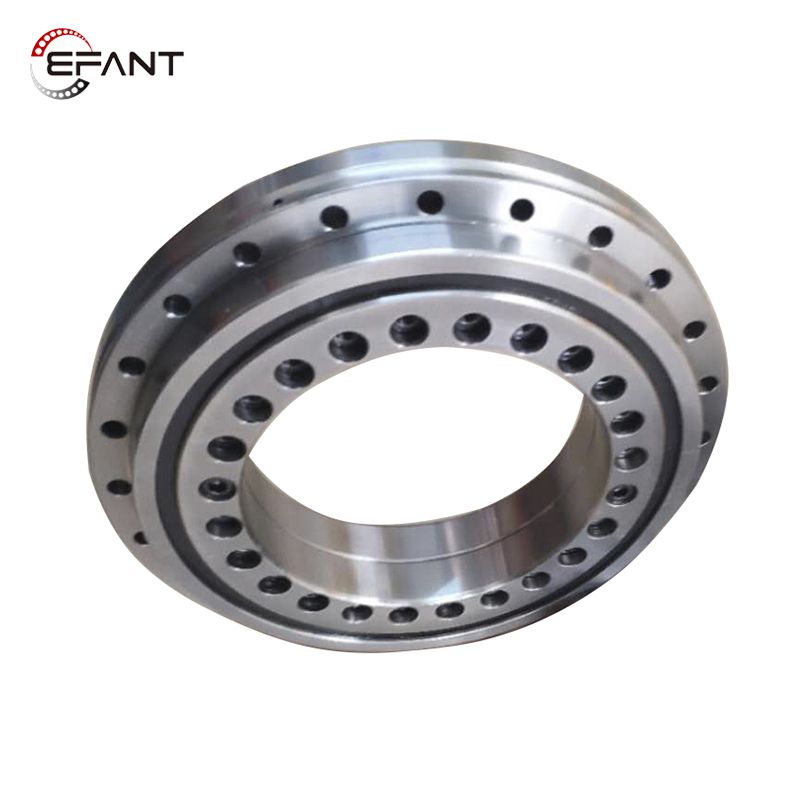

ZKLDF系列--图片
ZKLDF系列--视频
ZKLDF系列--参数表
型号 | 外形尺寸 boundary dimensions | 基本额定载荷(轴向) | 摩擦力矩 | 极限转速 | 重量 | |||||||||
Model Number | Axial Basic load rating | Frictional | Limiting | Weight | ||||||||||
d | D | H | H1 | C | D1 | D2 | J | J1 | 动 dynamic load | 静 static load | torque | speed | Kg | |
单位unit:mm | Ca(KN) | Coa(KN) | Nm | |||||||||||
ZKLDF100 | 100 | 185 | 38 | 25 | 12 | 136 | 160 | 112 | 170 | 71 | 265 | 1.6 | 2800 | 4.5 |
ZKLDF120 | 120 | 210 | 40 | 26 | 12 | 159 | 184 | 135 | 195 | 76 | 315 | 2 | 2400 | 6 |
ZKLDF150 | 150 | 240 | 40 | 26 | 12 | 188 | 214 | 165 | 225 | 81 | 380 | 3 | 2000 | 7.5 |
ZKLDF200 | 200 | 300 | 45 | 30 | 15 | 243 | 274 | 215 | 285 | 112 | 610 | 14 | 1600 | 11 |
ZKLDF260 | 260 | 385 | 55 | 36.5 | 18 | 313 | 345 | 280 | 365 | 162 | 920 | 20 | 1200 | 22 |
ZKLDF325 | 325 | 450 | 60 | 40 | 20 | 380 | 415 | 342 | 430 | 172 | 1110 | 40 | 1000 | 28 |
ZKLDF395 | 395 | 525 | 65 | 42.5 | 20 | 450 | 486 | 415 | 505 | 241 | 1580 | 55 | 800 | 39 |
ZKLDF460 | 460 | 600 | 70 | 46 | 22 | 520 | 560 | 482 | 580 | 255 | 1860 | 70 | 700 | 50 |
ZKLDF系列--安装过程
1. 准备安装工具,包括毛刷、清洁布、清洗液、游标卡尺、塞尺、加热器或安装工装、力矩扳手、磁力表座、千分表等。
2. 利用毛刷、清洁布、清洗液对安装零件和使用的工具进行清洗清洁。
3. 利用加热器或者安装工装将轴承装入轴上,然后将轴承装入轴承座内,也可以根据具体结构设计情况来确定安装顺序。
4. 安装过程中严禁使滚动体受力,严禁安装内圈时敲击外圈,同样严禁安装外圈时敲击内圈。
5. 利用游标卡尺和塞尺对安装配合位置尺寸进行检验,重点保证轴肩深度尺寸正确。

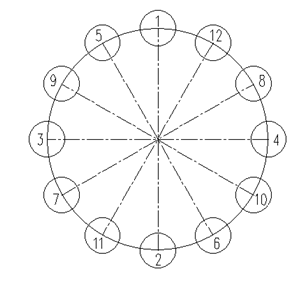

6. 内圈端面螺钉和外圈端面螺钉的拧紧方法:用力矩扳手分三次将固定螺钉拧紧,每次分别按照螺钉标准力矩的40%、70%和100%和“十字交叉法”顺序逐步拧紧螺钉。
7. 内圈和轴安装完成后或者外圈和轴承座安装完成后,用磁力表座和千分表对安装精度进行检验,一旦发现问题需要拆掉重新安装。
对于设计有润滑油孔的安装结构要特别注意润滑油孔位置的对应安装。
润滑
该系列轴承在没有特殊要求的条件下在出厂时已经填充润滑脂;如果客户对润滑脂有特殊要求,请在工况条件表中说明;如果客户采用油液润滑的方式,也请在工况条件表中说明,轴承在出厂时不填充润滑脂,仅保留少量的防锈油。
轴承在出厂时内部填充的润滑脂已经经过跑和,如果客户长时间存放后再使用,请在使用前跑和一段时间,根据轴承的大小不同,我们推荐跑和20圈到50圈。
不同牌号的润滑脂不得混用,防止发生反应而导致润滑脂失效,该要求敬请留意。
轴承经过长时间运转后润滑脂会挥发、老化掉一部分,为了保证轴承处于良好的润滑防护中,请及时补充同牌号的润滑脂;根据实际应用工况条件不同,我们推荐的补充周期为六个月到十二个月。
