RW系列—详情介绍

RW系列--简介

RW系列双列角接触滚子轴承，为内外圈一体型回转支承，具有高刚性、高回转精度的特点，内外圈带有安装孔，安装方便。

RW系列--用途

RW系列双列角接触滚子轴承是双列滚道结构的交叉圆柱滚子结构，内外圈为整体结构，单列滚子单向排列不交叉，两列圆柱滚子90°交叉佩列在两个90°V型滚道内，内外圈端面上设计有安装孔，方便端面安装的结构设计，该产品为内外圈一体型回转支承，具有高刚性、高回转精度的特点，内外圈带有安装孔，安装方便。相比较RU系列交叉滚子轴承，RW系列具有更高的刚性、承载能力及更低的扭矩。

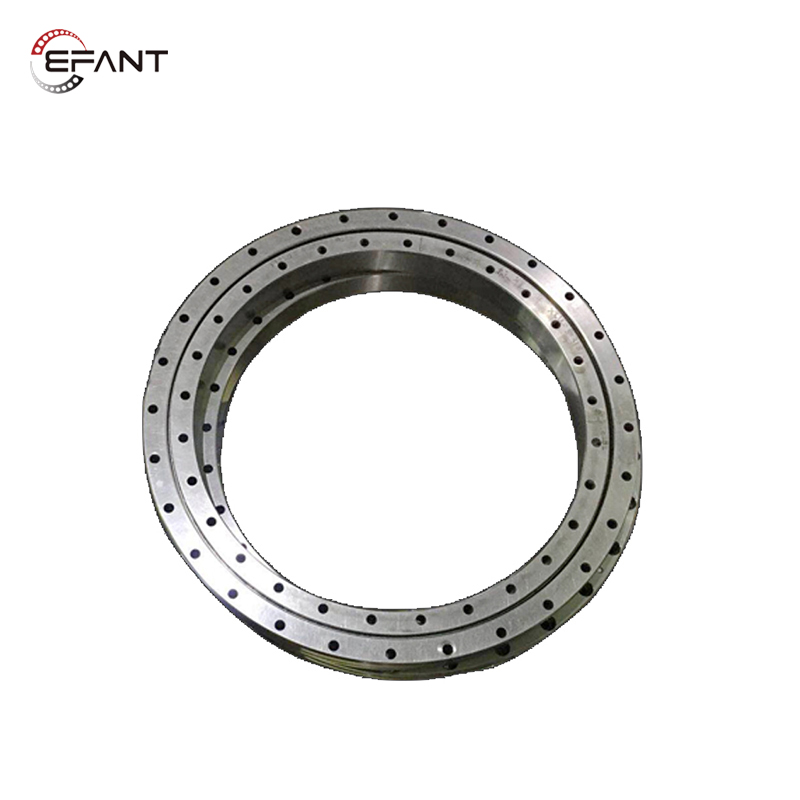

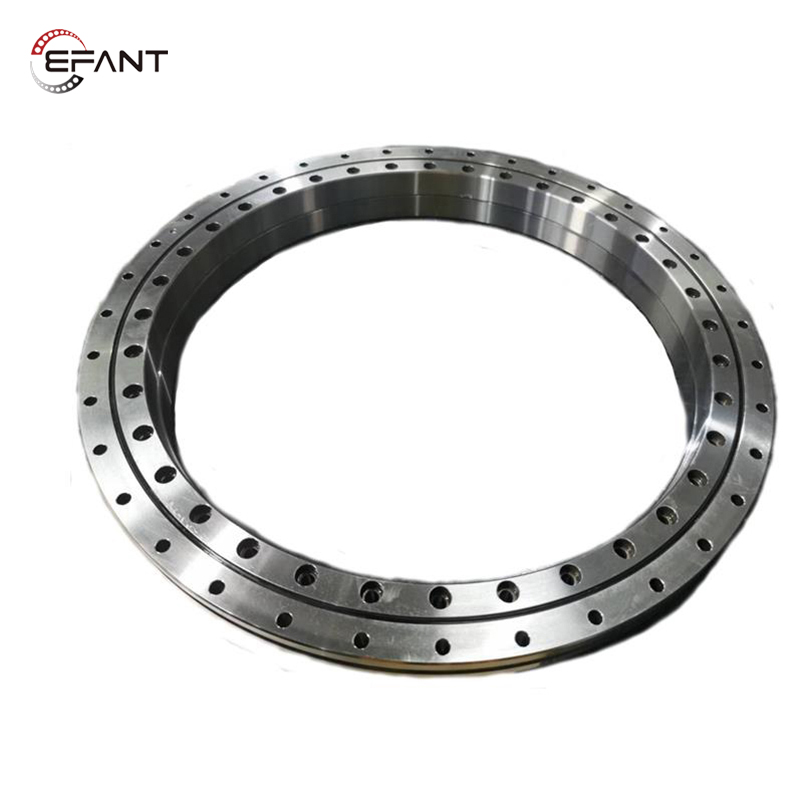

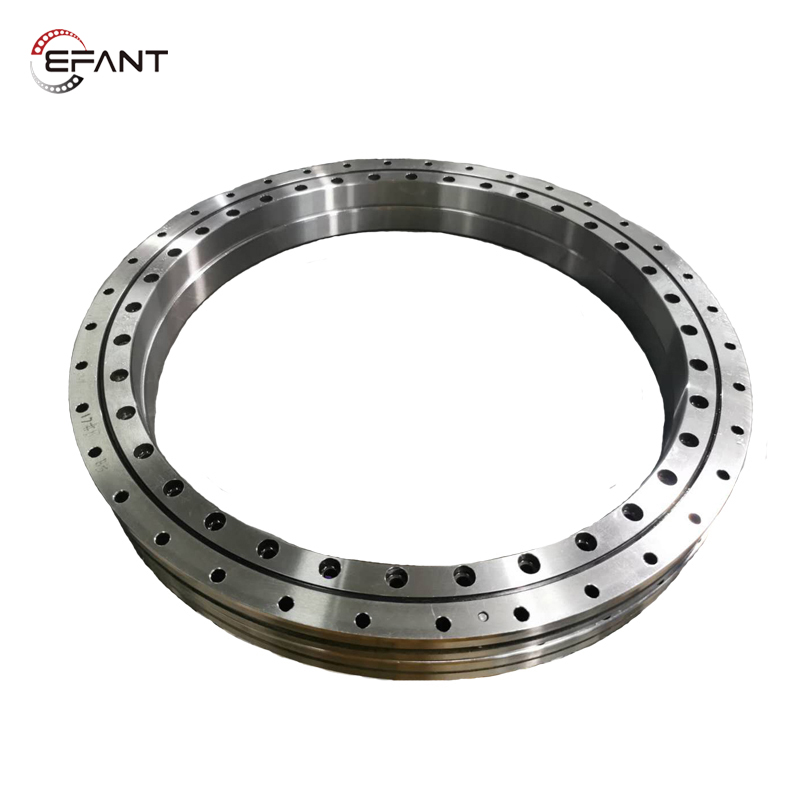

RW系列--图片

RW系列--视频

RW系列--参数表

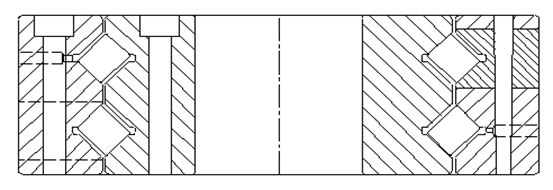

此型号是双列滚道结构的交叉圆柱滚子结构，内外圈为整体结构，单列滚子单向排列不交叉，两列圆柱滚子90°交叉佩列在两个90°V型滚道内，内外圈端面上设计有安装孔，方便端面安装的结构设计。

型号	内径	公差	外径	公差	内外圈宽度	公差	节圆直径	内圈轴肩	外圈轴肩	内圈安装孔位置及大小		外圈安装孔位置及大小		重量
型号	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	Dpw（mm）	ds（mm）	Dh（mm）	PCD1（mm）	φ/M（mm）	PCD2（mm）	φ/M（mm）	m（Kg）
RW145	100	0/-0.020	185	0/-0.030	20	0/-0.075	142.5	136.5	148.5	115	12-5.6-10*5.5	170	12-5.6-10*5.5	1.3
RW164	120	0/-0.20	210	0/-0.030	30	0/-0.075	165	156	174	138	12-7-11*6.5	192	12-7-11*6.5	2.3
RW195	150	0/-0.025	240	0/-0.030	30	0/-0.100	195	186	204	168	16-7-11*6.5	222	12-7-11*6.5	2.7
RW230	180	0/-0.025	280	0/-0.035	40	0/-0.100	230	218	242	200	18-7-11*6.5	260	18-7-11*6.5	4.7
RW250	200	0/-0.030	300	0/-0.035	40	0/-0.100	250	238	262	220	20-7-11*6.5	280	20-7-11*6.5	5.1
RW323	260	0/-0.035	385	0/-0.040	50	0/-0.120	322.5	307.5	337.5	282	24-9.3-15*9	363	24-9.3-15*9	10.3
RW388	325	0/-0.040	450	0/-0.045	50	0/-0.150	387.5	372.5	402.5	347	30-9.3-15*9	428	30-9.3-15*9	12.4
RW463	395	0/-0.040	525	0/-0.050	50	0/-0.150	460	445	475	418	36-10-15*9	502	36-10-15*9	15.3
RW530	460	0/-0.045	600	0/-0.050	50	0/-0.150	530	515	545	486	40-10-15*9	574	40-10-15*9	18.9
RW665	580	0/-0.050	750	0/-0.075	60	0/-0.150	665	647	683	610	32-12-18*11	720	32-12-18*11	34.6
RW760	650	0/-0.075	870	0/-0.100	60	0/-0.150	760	742	778	690	32-14-20*13	830	32-14-20*13	51.1

交叉滚子轴承--产品分类

RB型（外环分割、内环旋转）

RB交叉滚子轴承是交叉圆柱滚子轴承的基本类型。内圈和外圈的尺寸小。其结构是将外环分开，而内圈是一体式设计，适用于需要高内环旋转精度的零件部位。

RA型（外环分割、内环旋转）
该系列型号是紧凑型，是将RB型内环和外环的厚度减小。适用于要求重量轻且设计紧凑的零件部位，例如机器人和机械手的旋转零件部位。

RU型（内、外环一体）
由于该系列已进行了装置孔的加工，因此无需固定法兰和支撑座。另外，由于是一体的内外环结构（带座），该装置几乎对性能没有影响，因此可以获得稳定的旋转精度和扭矩。可用于外环和内环旋转。
　　CRBH型（内外环一体）
CRBH系列型号内、外环都是一体结构，用于外环和内环旋转。

RW双列型（内外圈一体型）

SX型（外圈分割型）

SX系列型号结构与RB系列类似，外环是两分割的结构，通过三个弹簧卡环连接，内环一体设计，适用于要求内环旋转精度高的地方。

XU和XSU型（内、外环体型）

此两型号的交叉圆柱滚子轴承内外圈均为整体结构，可以直接进行端面安装。

RE型（内环分割、外环旋转）
该系列是从RB型的设计概念衍生而来的新型，其主要尺寸与RB型相同。其结构是：内环为分割式，外环为一体式设计，适用于要求外环旋转精度高的零件部位。
